核磁共振屏蔽室方案
核磁屏蔽室方案
公司簡介：
山東鵬博防輻射材料有限公司注冊資本800萬，公司致力于電磁屏蔽防輻射材料領域的研究、生產、服務，給用戶提供優質的防輻射材料，已成為行業的先鋒兵，連續數年在國內市場占領先地位，得到相關部門領導的肯定與支持。為全國大中型企業解決了不少防輻射領域難題?？蛻粢堰_(dá)數千家，遍及全國各地，并遠銷海外。
主要產品：
屏蔽室、屏蔽機房、換流變電站電磁屏蔽防火門、核磁共振屏蔽室、高壓局放屏蔽試驗室、聲學隔音實驗室、電鏡實驗室、醫院射線防護、工業探傷室、屏蔽鉛柜、探傷房等防輻射工程領域；產品應用于電力系統、軍隊、政府、醫療、研究所、大型鍛壓設備、機械設備等領域。產品性能嚴格執行國家GB12190-90、BMB-1999和GJBZ20219-94標準，公司擁有自動化（半自動化）的生產線，年生產能力大于130000平方米；擁有高素質能拼搏的管理團隊和技術全面、經驗豐富的安裝隊伍，能為客戶提供理想的產品和最優的服務。
山東鵬博防輻射材料有限公司始終以開發創新作為發展的原動力，產品更新?lián)Q代快，技術進步效率高。重視與國內眾多院校和科研機構的專家合作，使公司在產品開發、技術進步諸多方面成果突出，在多年經驗積累中成為實現一條龍交鑰匙工程的專業防輻射材料供應商。
山東鵬博防輻射材料有限公司在防輻射探傷室、防輻射探傷門、防輻射醫用門、防輻射混凝土、防輻射材料等核磁凈化工程、醫院防輻射工程、中業績顯著，得到知名公司的認可，得到用戶的一致好評。
公司恪守“誠信第一、服務第一”的經營理念，愿與社會各界科研院所、醫院、廠家等防輻射領域攜起手來，走向未來!
鵬博防輻射：解決電磁屏蔽問題的專家——營銷人員經過專業培訓，與您共同確定最佳的屏蔽方案。
鵬博防輻射：最完美的產品——致力于分析市場，研究開發新品，超越客戶的期望，提供最完美的產品。
鵬博防輻射：創名牌產品鑄精品工程——眾口皆碑的品牌，始終讓用戶買得放心，用得稱心。
鵬博防輻射：全方位服務于客戶——密切聯絡客戶，建立信息反饋網絡，滿足客戶的需求，服務全面跟進。

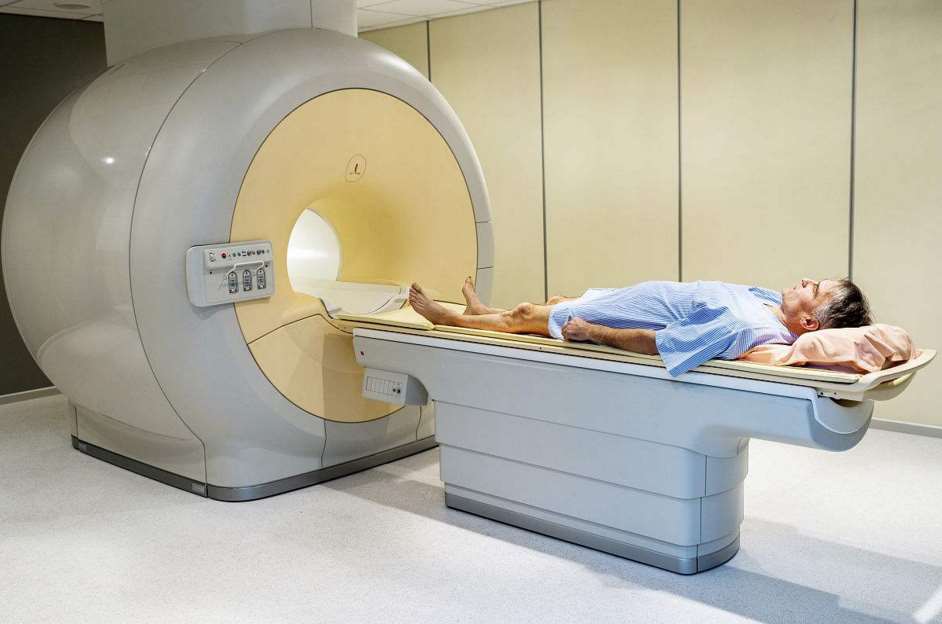

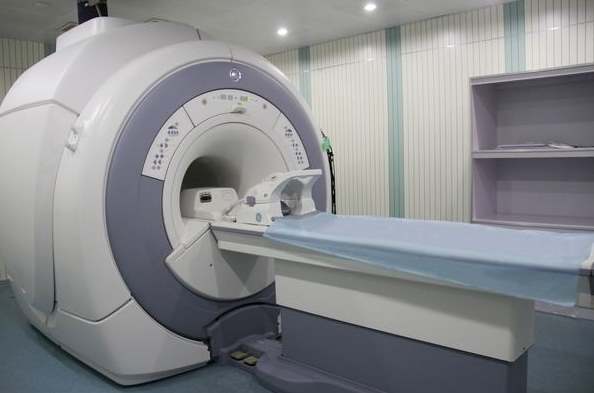

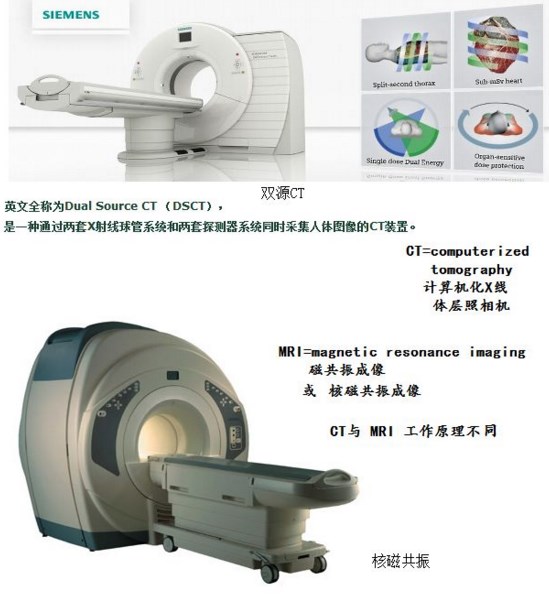

應用領域：用于核磁共振掃描儀可能受到干擾的場所。
一、性能指標:
１０ＭＨｚ～１００ＭＨｚ≥１００ｄＢ（按國標ＧＢ１２１９０－９０方法測試)絕緣阻抗：＞３０００Ω 接地電阻：＜１Ω 相對濕度：≤８０％ 大氣壓：８６～１０６Ｋｐａ 照明亮度:１００～１５０ＬＸ
二、系統配置及主要技術指標：
核磁屏蔽室整體尺寸：長７米×寬５米×高３．５米； 手動核磁屏蔽門尺寸：高２．１米×寬１．２米（外開門）； 絕緣地坪尺寸：長８．２米×寬６．２米（沿墻起高０．６米）； 屏蔽觀察窗：１．２ｍ×０．８５ｍ； 通風窗：６００ｍｍ×３００ｍｍ １個，６００ｍｍ×６００ｍｍ １個， ３５０ｍｍ×３５０ｍｍ １個；電源濾波器：２０Ａ／２２０Ｖ（２個）， 接地濾波器（１個）；屏蔽性能：１０ＭＨｚ～１００ＭＨｚ＞１００ｄＢ；測試方法按國標ＧＢ１２１９０－９０。在１０００ｐＦ耦合電容的測試回路條件下背景噪音＜２ｐＣ 照明用電電源濾波器：２５Ａ／２２０Ｖ ２路殼體機械性能：屏蔽體不平度≤４ｍｍ／Ｍ２，屏蔽體垂直度≤６ｍｍ 二年內變形程度：頂部下陷 ≤８ｍｍ 底部凹陷 ≤３ｍｍ
三、核磁屏蔽室的設計安裝方案
３．１、屏蔽殼體：
屏蔽體的使用壽命是30－50年，屏蔽殼體的抗震等級按照８級計算?？紤]到磁場影響和拆裝方便，采用山東鵬博防輻射材料有限公司生產的防輻射鉛板拼裝式設計。核磁屏蔽室底面設計： 屏蔽室在核磁儀放置位置地溝要求：２．８ｍ×２．８ｍ×０．９ｍ，室內其他地方挖深為：５５ 公分，水平以下３０公分用Ｃ２５鵬博防輻射混凝土硫酸鋇混凝土澆筑。對澆注地基水泥沙漿磨平，進行雙層ＳＢＳ防水處理，鋪設高強度的絕緣地坪，然后進行屏蔽體地面制作。屏蔽室殼體設計：屏蔽體是用山東鵬博防輻射材料有限公司生產的防輻射鉛板及優質松木框架（刷防火涂料）拼裝結構。拼裝模塊之間夾多層銅網襯墊，采用Ｍ６＊１００不銹鋼螺栓緊固。
３．２屏蔽門設計：
手動單開屏蔽門，尺寸：１．２ｍ寬×２．１ｍ 高（外平開式）； 根據屏蔽室現場特點，采用單外開屏蔽門。屏蔽室門是影響整個屏蔽室屏蔽效果的最重要部位，是保持屏蔽系統總性能免于退化的最薄弱部件，也是系統中唯一可動部分，因此保持屏蔽門屏蔽效能的穩定性尤為重要。門的結構為單扇平開式，門板采用山東鵬博防輻射材料有限公司生產的鉛板、木龍骨和不銹鋼框架焊接制成，門框邊緣采用指型防輻射鉛板彈片密封，使用無磁鎖具。
３．３觀察窗設計：
觀察窗為雙層屏蔽玻璃內襯３０目銅網，雙層銅網之間距離為５－６公分，以提高屏蔽效能，保證高清晰度。
３．４、輔助系統
● 接地系統 屏蔽室的接地系統采用單獨電網接地系統方式，即用絕緣地坪隔離和系統零電位接地（使用接地濾波器），要求接地電阻不大于１Ω。
● 截止波導窗平衡通風系統 屏蔽室采用不銹鋼全焊式網狀通風截止波導窗，其插入衰減與屏蔽室一致。對進出屏蔽室的制冷管道、失超管等，采用不銹鋼焊接壓緊處理。
● 電氣設計施工：根據屏蔽室使用要求及國家有關的設計標準，充分考慮屏蔽室內系統工作的性質和任務，以電源供配電的質量、安全性和技術上的先進性、人員工作環境的舒適性等為設計原則。按照各設備用電負荷的大小，選擇合適線徑的電力電纜和不同容量的電源濾波器；選用低泄漏電流的電源濾波器，插入衰減與整個屏蔽室的綜合效能一致；室內的電源采用穿管走線，按要求位置配置電源插座。電源連接，可以輸出２２０Ｖ電壓，適應不同設備的需要。電源經濾波器進入屏蔽室，需要穿過屏蔽室墻面。屏蔽室頂部安裝無電磁干擾的直流ＬＥＤ照明燈具，照度在３００勒克斯。根據安裝高度，合理地確定燈具的間隙。保證屏蔽室內光線的均勻性。為防止照明設備產生的干擾影響，燈具通過屏蔽室中的電源濾波器供電。
３．５、照明配置：
１、ＬＥＤ高效能照明燈具１６套，分單雙路。
２、開關兩路，分別控制８套照明燈。
３、插座３個。兩個墻插，一個檢修插座。
４、兩回路電源。照明直流電，插座交流電。
四、生產工藝流程：
屏蔽體采用先進工藝設計，經專業技術人員和機器生產及制作（設計—下料—制作 模塊—質檢—框架防腐／防火等處理）；主配件加工（門、窗、波導窗），檢驗合格—裝箱—發運。
●產品說明：屏蔽殼體、屏蔽門、屏蔽觀察窗、通風波導窗、電源濾波器、等均在工廠質檢合格，方可出廠。保證質量，省工省時。
●現場安裝工藝流程：醫院場地地面硬化磨平、防潮處理好后屏蔽公司進場－－絕緣層－－地面屏蔽處理 —安四周模框－－模塊縫隙處理—屏蔽門—屏蔽窗—傳導板框—波導窗—濾波器及電氣布線—地面處理—內裝飾（墻：安裝龍骨＋木質吸音裝飾板＋鋁蓋縫條；頂：安龍骨吊件、Ｔ鋁、合金板）—安燈具、開關、插座—配電箱—進磁體定位固定—二次進場封洞口及裝飾—ＰＶＣ抗靜電地板安裝—直流電源、電源濾波器連線，通電檢查測試，出測試報告。
五、安裝規范：
１、防潮層采用焊接拼縫，第二層壓在第一層縫的中心。
２、地面ＰＶＣ板絕緣應鋪平整、整齊、無缺陷、無縫隙。
３、屏蔽室模塊拼裝，尺寸一定要與圖紙相符，墻面垂直誤差不超過６ｍｍ。
４、屏蔽門、觀察窗、傳導板（雙向吊線）垂直度誤差不超過２．５ｍｍ。
５、內墻面裝修平整美觀，墻體平整度不大于４ｍｍ，墻面垂直度不大于５ｍｍ。
６、屏蔽室內照明線路要嚴格按照?qǐng)D紙施工，所有線路必須穿線管，交直流進入配電箱應明顯分開并貼上標簽，火、零，地線三色分明。所有線路不準在磁體的正上方經過。
７、設備進口不能小于２．８ｍ（寬）＊２．８ｍ（高）下口與正負０平，以方便磁體進入，磁體應嚴格按照?qǐng)D紙定位。
８、內裝飾走線槽為不能下沉的的地面可做明線槽。
９、屏蔽絕緣電阻小于１ＫΩ。
１０、嚴格按照客戶的施工進度和質量操作。
其它：材料明細請參照設備價格單。
六、裝修方案
１，頂部采用微孔鋁天花（６００＊６００）吊頂，主、副龍骨均采用鋁材質，不免有磁性。
２，墻面采用多孔木質吸音板裝修，具有靜音、美觀效果。
３，地面先做環氧自流平處理，保證平整、堅固、耐用。然后，再鋪設塑膠（ＰＶＣ） 及踢腳線處理。
七、工程質量保證措施。
１，鵬博防輻射建立完善的質量保證體系，嚴格按照ＩＳＯ９００２質量認證體系運行，加強工程施工和質量監控的管理。
２，鵬博防輻射加強對施工操作工藝質量控制，逐級做技術交底，使參加施工人員熟悉本工程主要特點：設計意圖和技術要求、質量標準、操作規程及質量檢驗控制點，嚴格要求施工人員按工藝要求作業，使施工工藝標準化、規范化。
３，鵬博防輻射認真組織隱蔽工程驗收，由技術、質檢負責人和甲方共同參加驗收，合格簽字后方可進行下道工序施工。
４，鵬博防輻射按規定搞好分部（項）工程的檢查及驗收，以及施工質量的檢驗。
５，鵬博防輻射加強工程質量施工過程中的監督，把好工程質量關。
八、鵬博防輻射服務承諾：
１、電磁屏蔽室移交使用后，公司將向用戶提供電磁屏蔽室有關圖紙和資料文件。
２、隨機提供電磁屏蔽室易損件的備件。
３、電磁屏蔽室運動部件保修期為一年，超過保修期后提供終身服務。
九、交貨期：
１、乙方向甲方提供施工圖，甲方應核實確認。
２、乙方應于合同要求日內完成電磁屏蔽室工程的生產和安裝工作，具備驗收條件。
十、供方負責：
１、供方負責對電磁屏蔽室進行施工設計、生產、安裝和調試。
２、供方于合同生效付款到帳后１５日將電屏蔽室設計、生產完畢，現場具備安裝條件后于１５日內完成安裝，提交驗收，達到磁體進場條件。
十一、需方負責：
１、解決施工用電電源問題。
２、提供防雨、可關鎖貨物堆放場地。
３、核磁屏蔽室安裝完后，用戶負責邀請具備計量資質的權威檢測單位對工程進行檢測并承擔相應檢測費用。幫助協調施工單位物資設備進場車輛通行問題。
